二维像素阵列探测器
ASC-PIXAS 系列
二维像素阵列探测器
针对第四代同步辐射光源设计的高性能 X 射线探测器，采用单光子计数混合像素技术，140 μm 像素、双能量阈值、1 kHz 帧率，支持 140K 至 6M 多规格拼接。
针对第四代同步辐射光源设计的高性能 X 射线探测器，采用单光子计数混合像素技术，140 μm 像素、双能量阈值、1 kHz 帧率，支持 140K 至 6M 多规格拼接。

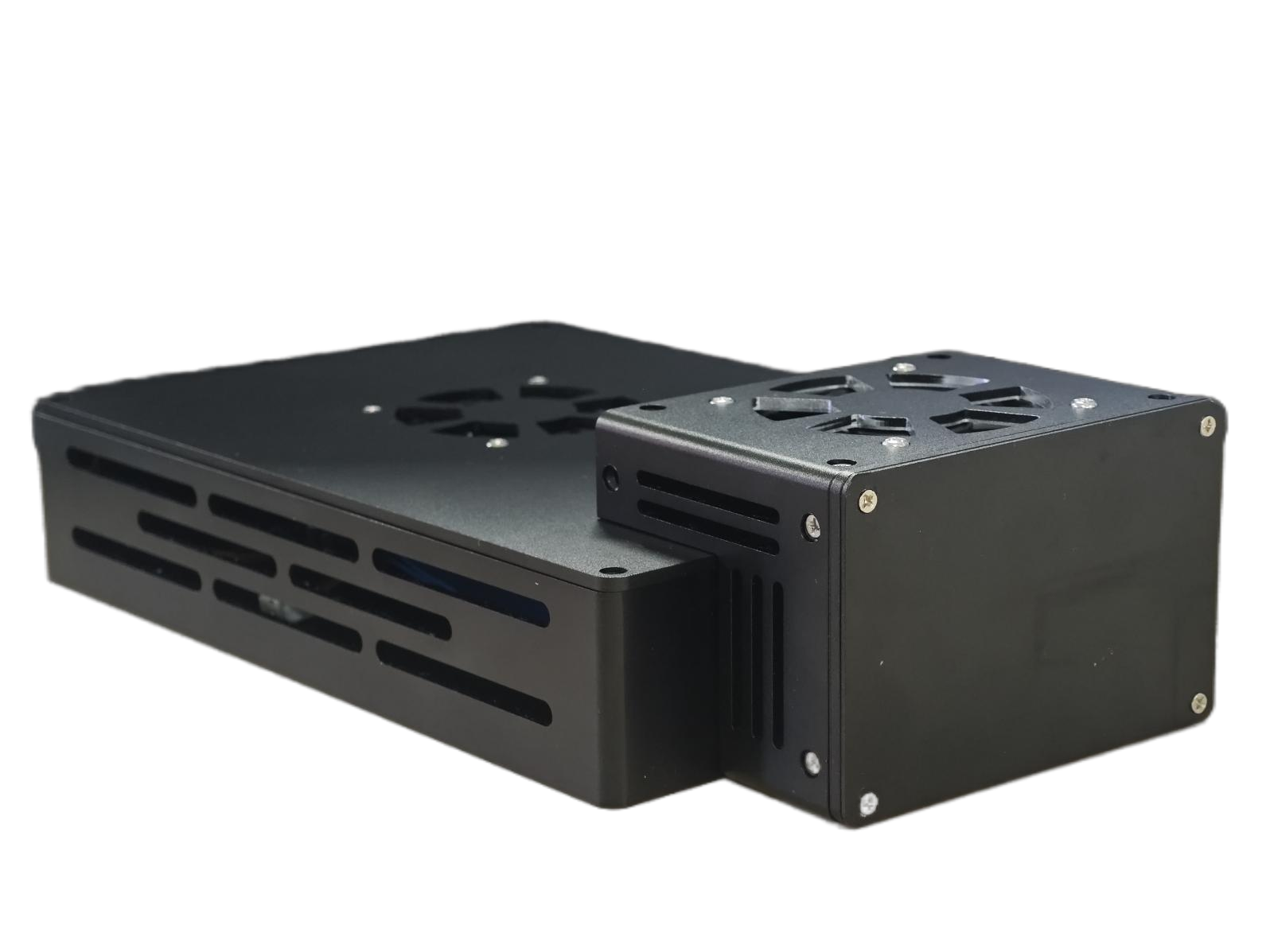

ASC-PIXAS 是爱思窗科技针对第四代同步辐射光源研制的高性能 X 射线二维像素阵列探测器。采用先进的单光子计数混合像素探测器技术，可在 1 kHz 帧率下捕获高分辨率 X 射线图像。
双阈值识别技术可同时捕捉高能量和低能量信号，避免传统单阈值探测器因动态范围不足导致的信号丢失。支持最高约 1 kHz 帧率的双阈值读出模式，使探测器每秒可读取约 2000 帧图像数据。
| 参数 | 140K | 280K | 1M | 6M |
|---|---|---|---|---|
| 像素大小[μm²] | 140 × 140 | |||
| 总像素数量 | 576 × 256 | 576 × 512 | 1152 × 1024 | 2880 × 2048 |
| 有效面积[mm²]（宽×高） | 81.34×35.98 | 81.34×76.46 | 162.68×143.92 | 406.7×287.84 |
| 能量范围 | 6 ~ 20 keV | |||
| 能量阈值数量 | 2 个（双阈值） | |||
| 计数率[ph/s/pixel] | 1 Mcps | |||
| 帧速率[Hz] | 100 / 1000（双模式） | |||
| 传感器材料 | Si（硅） | |||
| 传感器厚度[μm] | 450 | |||
| 点扩散函数[pixel] | 1 | |||
| 数据格式 | RAW / TIF / CBF / HDF5 | |||
| 触发模式 | 外触发（External trigger） | |||
| 冷却系统 | 风冷 | 水冷 | 水冷 | 水冷 |
1 kHz 高帧率支持超快时间分辨晶体结构动态演化研究，热稳定装置支持大分子晶体学室温数据采集。
高空间分辨率（PSF = 1 pixel）和大面积拼接能力，适用于相衬成像、吸收衬度 CT 及拓扑成像。
双阈值抑制背景散射，提升弱衍射信号信噪比，适用于纳米结构、软物质和无机材料体系的精细结构分析。
高帧率和时间分辨能力，支持催化反应实时监测、相变过程动力学及超快动态实验研究。
支持蛋白质结构解析、药物分子相互作用研究，以及生物医学样品的 X 射线散射与成像实验。
晶体结构和缺陷分析、新型材料微观特性表征，支持原位实验和时间分辨 X 射线衍射测量。
